岸边桥式起重机

2024-03-28 02-03-45
54次

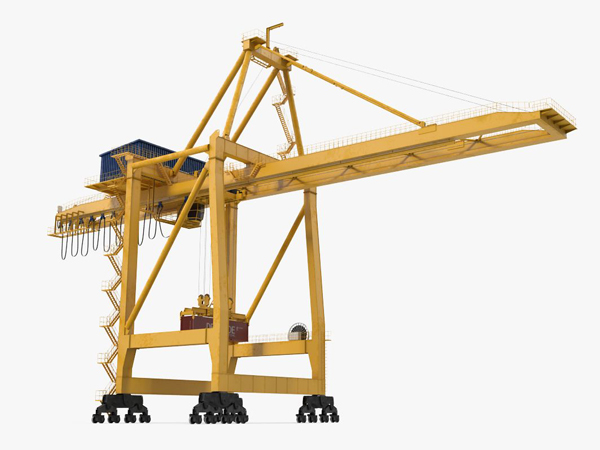

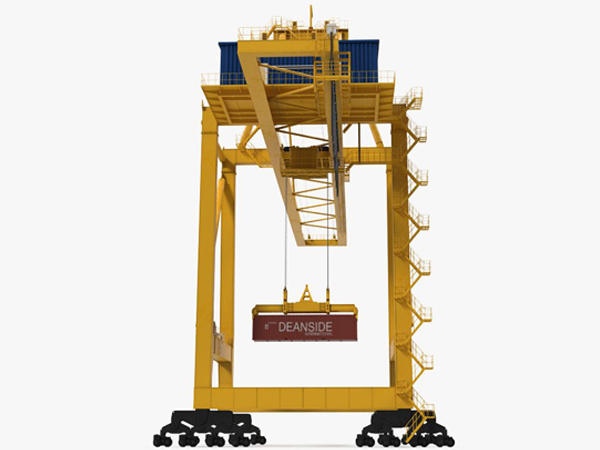

岸边桥式起重机
详细介绍:
岸边集装箱起重机(简称岸桥)是集装箱船与码头前沿之间装卸集装箱的主要设备。个别码头还利用岸桥的大跨距和大后伸距直接进行堆场作业。岸桥的装卸能力和速度直接决定码头作业生产率,因此岸桥是港口集装箱装卸的主力设备。岸桥伴随着集装箱运输船舶大型化的蓬勃发展和技术进步而在不断更新换代,科技含量越来越高,正朝着大型化、高速化、自动化和智能化,以及高可靠性、长寿命、低能耗、环保型方向发展。
岸边集装箱起重机(简称岸桥或吊桥)是专门用于集装箱码头对集装箱船进行装卸作业的专业设备,一般安装在港口码头岸边。
集装箱运输船舶的大型化、特别是超巴拿马船型的发展,对岸边集装箱起重机提出了更新更高的要求:一是提高起重机的技术参数,起重机速度参数高速化,外伸距、起升高度增大;吊具下额定起重量提高;二是开发设计高效率的岸边集装箱装卸系统,以满足船舶大型化对起重机生产率的要求。
一.高参数和大型化
(1)额定起重量成倍增长。吊具下的额定起重量逐步从30.5t增大到61t,最大已达65t。
(2)外伸距越来越大。随着集装箱船的不断大型化,船宽已从第3代巴拿马集装箱船的13排增大到现在超巴拿马船的14~17排箱,甚至20排箱的船按计划将于下个世纪问世,22排箱的船也在设计中。而设想中的24排马六甲型船(用船的吃水深而不是船宽来定义船型)会在下世纪初叶出现。集装箱船舶的大型化,其宽度由载箱量600~1000箱时的26~28m增大到现在载货6000~8000箱的45m,几乎增大一倍。岸桥的外伸距也由32m逐渐增大到了现在的65m,将来会增加到70 m,以适应24排的所谓马六甲型船的需要*
(3)轨上的起升高度。巴拿马岸桥的轨上起升高度通常为27m以下,超巴拿马岸桥在27m~36m之间,而现在则要求达到40m。上海振华港机公司〔ZPMC〕为阿曼SaIaIa港提供了5台轨上起升高度40 m的岸桥。上海港机有限公司和大连重工·起重集团有限公司为天津港太平洋码头有限公司提供了23台岸桥轨上起升高度达到43m。而马士基为埃及码头和美国长滩、塔科玛、纽约招标的岸桥起升高度虽为40m,但要考虑有加大到47.5m的可能。起升高度的大幅增大,将导致岸桥金属结构强度、刚度、疲劳等方面出现的一系列新问题,尤其是司机视线的恶化和因自重加大要求码头承载能力的大幅提高。因此,47.5m是难以想象的起升高度,尤其因岸桥安装在码头前沿,对抗风载必须有特殊考虑。
(4)自重越来越大。岸桥的自重,已从常规巴拿马型的600~800t,增大到现在超巴拿马型的1200~2000t。
二. 高速化
(1)起升速度从巴拿马型岸桥的50/l20m/min,增加到现在的90/200 m/min,电动机的功率已经大到690 kW×2,若选为交流电机,则是目前起重用变频电动机的最大规格了,正逼迫电动机供货商研制开发更大容量的电动机。
(2)小车速度已从常规巴拿马型的120m/min增加到现在的300m/min,并正在向350m/min的速度发展。它将带来如拖令小车箱供电电缆如何适应高速度等一系列新问题。
(3)双箱吊具作业。据统计,一船集装箱中约60%以上是20 '箱。双箱作业新型吊具的应用,使每次能同时装卸2个20 '的集装箱,效率平均提高25%以上。
(4)双小车双箱吊具作业。在一台岸桥上除了使用双箱吊具外,沉默近十年的双小车系统也已在德国汉堡港重新提上日程。它是在现代高技术基础上的双小车系统。该系统采用前后两个小车。前一个小车有司机操作,承担船与转接平台之间的集装箱搬运;后小车无司机,完全自动地实现集装箱在转接平台与AGV系统(自动拖运架)之间的搬运,转接平台设在岸桥上距船最近的海侧下横梁上。因此,效率大为提高,理论上可达55至60个循环,折合80~100TEU/h。
吊具下额定起重量 t 65 65 65 65 65 65
前伸距 m 56 48 61 63 65 70.5
后伸距 m 25 25 / 16 18 23
轨距 m 30 22 / 30 35 30.48
轨上起升高度m 38 34 / 40 38 40
轨下起升高度 m 22 19 / 16.2 20 18.3
空吊具起升速度 m 180 180 150 180 150 180
满载起升速度 m/min 90 60 75 90 60 90
小车运行速度 m/min 240 190 180 240 240 240
大车运行速度 m/min 45 45 45 / 45 45
