LX型0.5-5吨电动单梁悬挂起重机新说明书

2021-01-28 03-01-08

579次

　　河南矿山起重机厂家推送：LX型0.5-5吨电动单梁悬挂起重机新说明书

　　LX型电动单梁悬挂起重机(以下简称起重机)为一般用途起重机，多用于机械制造装配，仓库，山洞等场所，起重机主要由桥架，金属机构，电动葫芦，运行机构，电气设备等四部分组成，是按标准JB1306-73设计制造的，与CDI，MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重机量为0.5-5/吨，适用跨度为3-16米，工作环境温度为-30～35℃范围内。

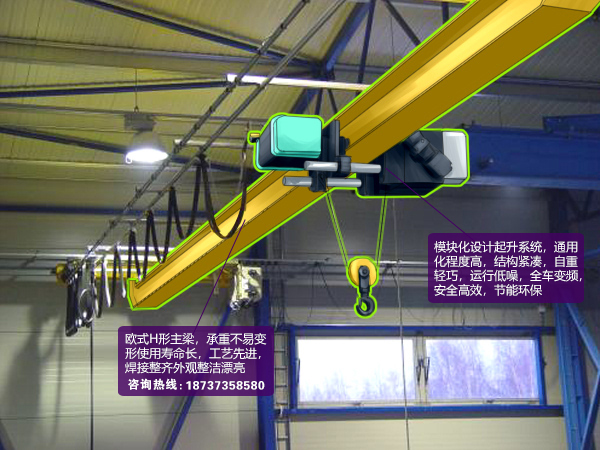

欧式电动单梁

　　本产品各部分的结构特点如下：

　　1. 运行机构

　　本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是采用“一开一闭”式齿轮传动，其具体结构几乎完全与CDI，MDI型电动葫芦运行小车相同。

　　2. 电气设备

　　本产品为地面操纵形式，电机采用鼠笼型，电器控制较简单。本起重机均设有起升限位开关、终点行程开关等。电源引入分滑轮集电器形式和软缆引入器形式，如用户不提出要求我厂按滑轮集电器供货，如用户对集电器安装尺寸有特殊要求，可由用户自已更换。采用滑轮集电器的供电滑线可采用ф8-10圆钢架设，起重机的轨道要良好接地，接地电阻不应大于4欧姆。

　　3. 主梁结构

　　主梁(桥架)分两种形式，小吨位，小跨度的产品主梁由型钢(工字钢+槽钢)组成并采用了无端梁的结构形式，大吨位，大跨度的产品主梁是采用钢板压延成形的U型槽钢与工字钢组焊成箱形实腹梁，端梁是由槽钢组成的，主端梁由允许摆动一很小角度的单铰(销轴连接，使起重机各车轮性能更好地与轨道接触，不致悬空，此外由于连接可拆，运输方便。

　　4. 电动葫芦

　　电动葫芦可起升重物并沿主梁纵向移动，LX型电动单梁悬挂起重机是由LX型电动单梁桥式起重机与CD1，MD1型电动葫芦组合的一种产品，它的主梁几乎同LD型单梁起重机相同，运行机构及走轮完全与CD1型电动葫芦运行小车相同。
